Esecuzione delle prove penetrometriche statiche di tipo meccanico CPT
Normativa di riferimento
- A.G.I. - (1977)
Raccomandazioni sulla Programmazione ed Esecuzione delle Indagini Geotecniche.
- ISSMFE Technical Committee on Penetration Testing (1988)
Dynamic Probing (DP) International Reference Test Procedure
- ASTM D3441-86 "Deep quasi-static, cone and friction cone penetration tests of soil".
L'attrezzatura di prova e le modalità esecutive saranno conformi a quanto specificato nel seguito. L'Impresa Esecutrice potrà impiegare attrezzature con caratteristiche rispondenti ad una delle norme specificate.
Attrezzatura
La prova consisterà nella misura della resistenza alla penetrazione di una punta conica di dimensioni e caratteristiche standard, infissa a velocità costante nel terreno tramite un dispositivo di spinta che agisce alternativamente su una batteria di aste esterna e su una interna, alla cui estremità inferiore è connessa la punta.
Le attrezzature richieste sono le seguenti:

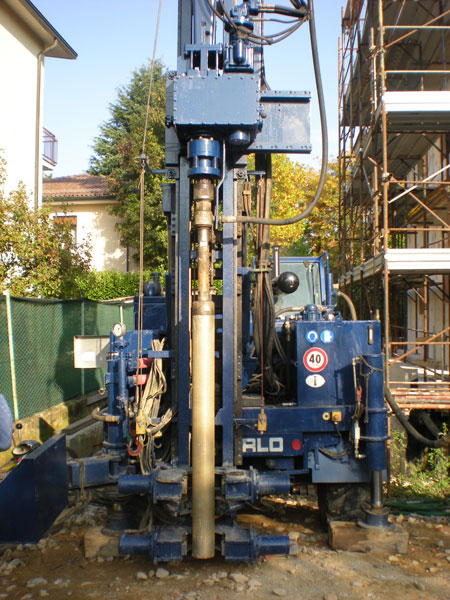

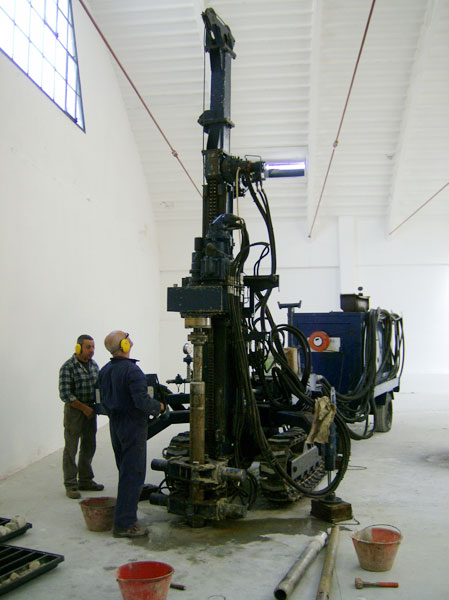

- Dispositivo di spinta
Martinetto idraulico in grado di esercitare sulla duplice batteria di aste la spinta precisata nel programma delle indagini ( 10 ¸ 20 t.). La corsa deve essere pari a 1 m. La velocità di infissione della batteria di aste sarà di 2 cm/s ( ± 0,5 cm/s), costante nel corso della prova, indipendentemente dalla resistenza offerta dal terreno.
Il dispositivo di spinta deve essere ancorato e/o zavorrato in forma tale da poter usufruire per intero della propria capacità di spinta totale.
- Punta conica
Punta conica telescopica, che possa essere, entro certi limiti, infissa indipendentemente dalla batteria di aste esterne cave, con le seguenti dimensioni:
- diametro di base del cono: 37,5 mm
- angolo di apertura del cono: 60°
La punta permetterà la misura di:
- resistenza alla punta q c
- resistenza per attrito laterale f s.
Il parametro fs sarà relativo ad un manicotto con superficie laterale di 150 ± 200 cm2.

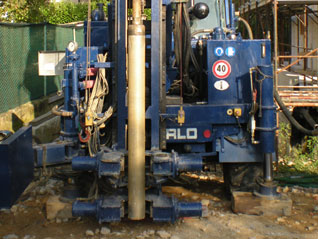

- Aste
Aste di tipo cavo, del diametro esterno di 36 mm.
Astine interne a sezione piena, di diametro inferiore di 0,5 ± 1 mm rispetto a quello interno delle stesse cave.
- Dispositivo di misura
Un manometro con fondo scala massimo da 100 kg/cm2 ed uno con fondo scala superiore, collegati in modo tale che il primo sia escluso automaticamente dal circuito oleodinamico in caso di pressioni troppo elevate.
La precisione di lettura deve essere contenuta entro i seguenti limiti massimi:
- 10% del valore misurato
- 2% del valore di fondo scala.
- Tarature e controlli
Occorrerà verificare che all'interno delle aste cave, quando collegate fra loro, non ci siano sporgenze in corrispondenza dell'estremità filettata.
Le aste interne a sezione piena dovranno scorrere senza attriti all'interno delle aste cave.
I manometri del dispositivo di misura dovranno essere corredati da un certificato di taratura rilasciato da un laboratorio ufficiale, non anteriore a due mesi dall'inizio della prova.
Metodologia della prova
Il penetrometro dovrà essere posizionato opportunamente in modo da garantire la verticalità dell'applicazione del carico.
La prova si eseguirà facendo avanzare le astine interne fino ad esaurire l'intera corsa della punta e della punta più manicotto, misurando la pressione di spinta nel primo e nel secondo caso; si faranno quindi avanzare le aste cave, fino alla chiusura della batteria telescopica, misurando ed annotando la pressione totale di spinta.
Le misure di q c ed f s saranno discontinue, con annotazione ogni 20 cm di penetrazione. La prova sarà quindi eseguita fino al raggiungimento dei limiti strumentali di resistenza o fino alla profondità massima prevista dal programma delle indagini.
Documentazione
La documentazione preliminare comprenderà:
- informazioni generali;
- data di esecuzione;
- caratteristiche dell'attrezzatura;
- caratteristiche della punta;
- fotocopia delle tabelle di cantiere, con indicazione dei fattori moltiplicativi di interpretazione delle letture.
La documentazione definitiva comprenderà:
- informazioni generali;
- data di esecuzione;
- grafici di q c e f s in funzione della profondità;
- quota assoluta del punto di prova;
- certificati di taratura.
